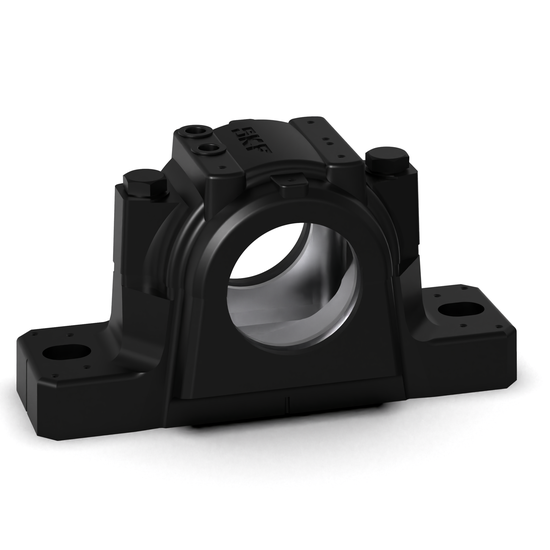

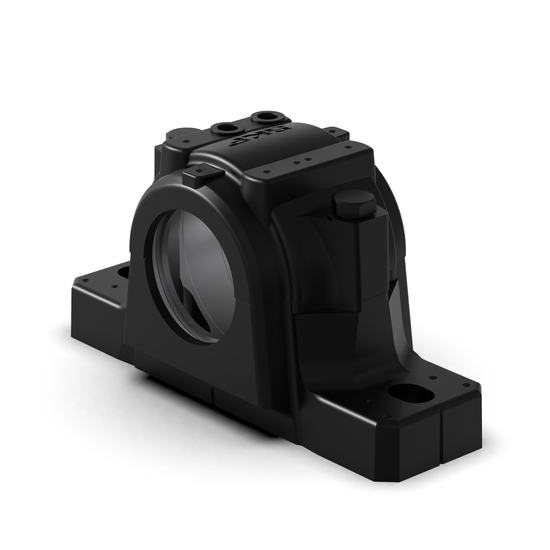

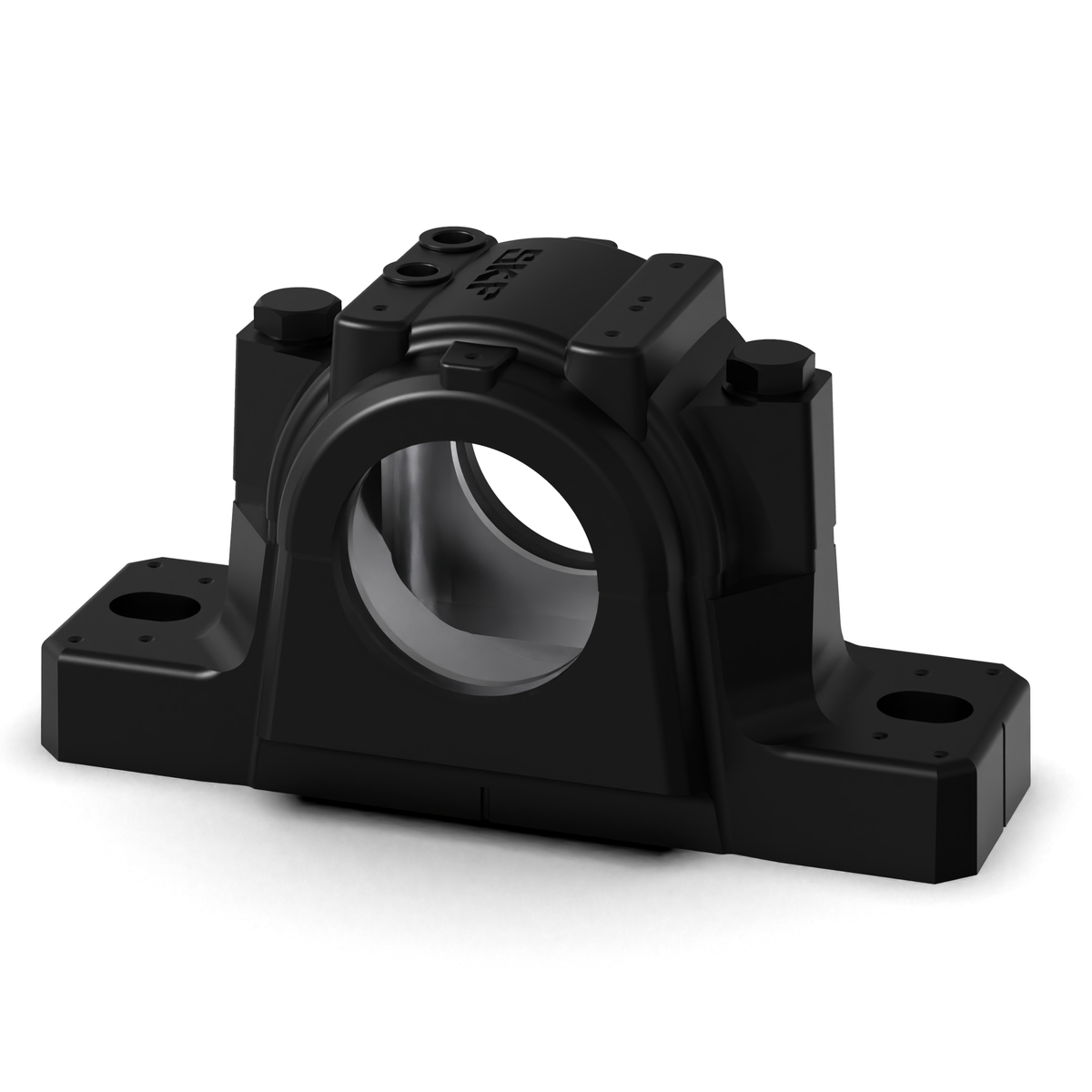

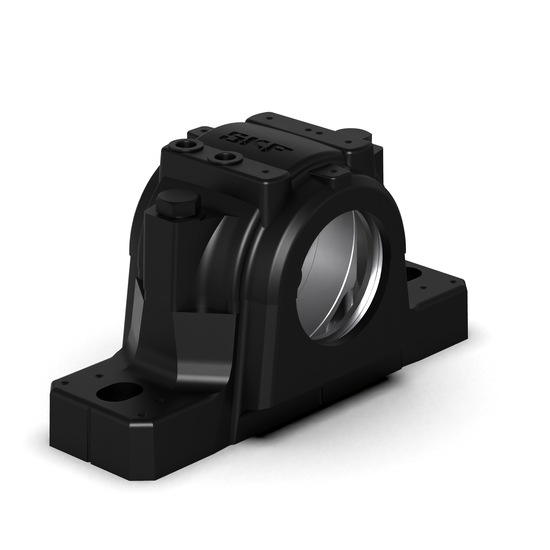

SNL509 SKF
Plummer blokhus von SKF
Frage zum Artikel?
85 x 0 x 0 (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 5 | min. 1% | |
| 9 | min. 2% | |
| 14 | min. 3% |
Generel information
| Materiale: grå støbning |
| Udførelse: Fastgørelse fra top og bund |
| Vedhæftning: Fastgørelse fra top og bund |
| Division: Delt |
| Vægt: 2834 gram |
| Produktionsland: Sverige |
| Toldtjulens toldnummer: 8483 3032 |
| EAN: 7316571131627 |
| Producent Materiale nummer: 93334 |
| Indre diameter: 85.000 mm |
Lager
| 85 mm: Diameter på lagersædet |
| Toleranceklassen for lagerets sæddiameter |
| 30 mm: Bredde på lagersædet |
| 60 mm: skaft nmittenhöhe |
Ydre masse
| 56,5 mm: Borediameter |
| 85 mm: Total bredde |
| 60 mm: Fodbredde |
| 1/8-27 NPSF: gevindboring til smøringsmuligheder |
| 109 mm: Total højde |
| 25 mm: fodhøjde |
| 205 mm: Total længde |
| 170 mm: Afstand mellem fastgørelsesskruer |
| 20 mm: Længde fodskruehul |
| 15 mm: bredt fodskruehul |
Forsegling af riller
| 60 mm: indvendig bredde mellem forsegling af riller |
| 5 mm: Bredde på forseglingsgrillen |
| 9 mm: Afstand til forseglings rille tilbage |
| 12 mm: Bredde på borediameter |
| 64,5 mm: Diameter på forseglings rillen |
Klemme
| 188 mm: Afstand mellem klemmepenne |
| 22 mm: Axial offset af klemblyanterne |
| Max.6 mm: Diameter Passpins |
Knoglebrud
| 160 kN: BREAK -Forurening ved spredningsvinkel 0 ° |
| 230 kN: BREAK POLTION ved spredning af vinkel 55 ° |
| 140 kN: BREAK -Forurening ved spredning af vinkel 90 ° |
| 100 kN: BREAK POLTION ved spredning af vinkel 120 ° |
| 90 kN: BREAK POLTION ved spredning af vinkel 150 ° |
| 115 kN: BREAK POLTION I SPECTIONING VINKEL 180 ° |
| 75 kN: Axial brudbelastning |
Strækgrænser for forbindelsesskruer
| 150 kN: Belast indtil udvidelsesgrænsen ved belastningsvinkel 120 ° |
| 85 kN: Belast indtil udvidelsesgrænsen ved belastningsvinkel 150 ° |
| 75 kN: Belast indtil udvidelsesgrænsen ved belastningsvinkel 180 ° |
Dimensioner
| Boligmateriale: grå støbning |
| Lakkorrosionsbeskyttelse: I overensstemmelse med ISO 12944-2 Korrosivitetskategori C2 |
Beregningsdata
| Vægtboliger: 3,13 kg |
Materialer
| Anbefalet diameter på fastgørelsesskruerne: 12 mm |
| Anbefalet stramningsmoment til fastgørelsesskruer: 80 nm |
| Størrelse på forbindelsesskruerne: M10x50 |
| Kapitalmoment til forbindelsesskruer: 50 nm |
| Indledende give mængde 20 %: 40 |
| Første giver beløb 40 %: 60 |
Vægt
| Smøring nippel: AH 1/8-27 PTF |
