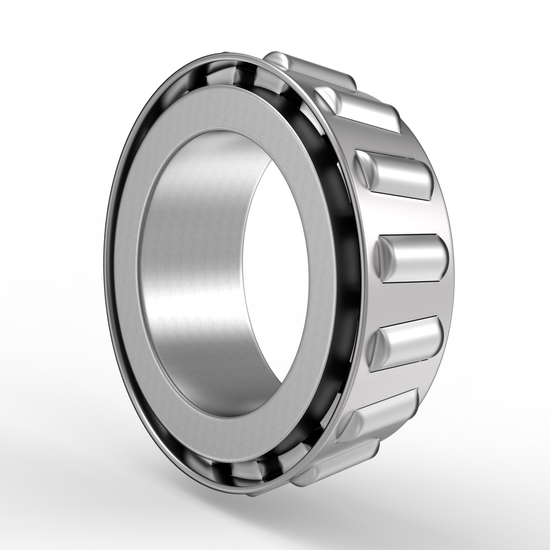

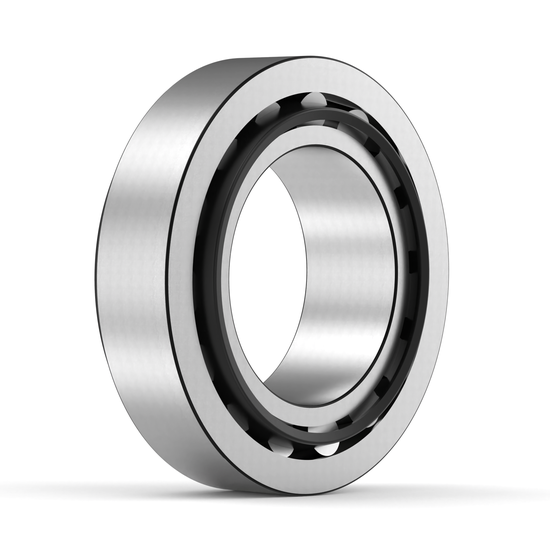

32240-XL FAG

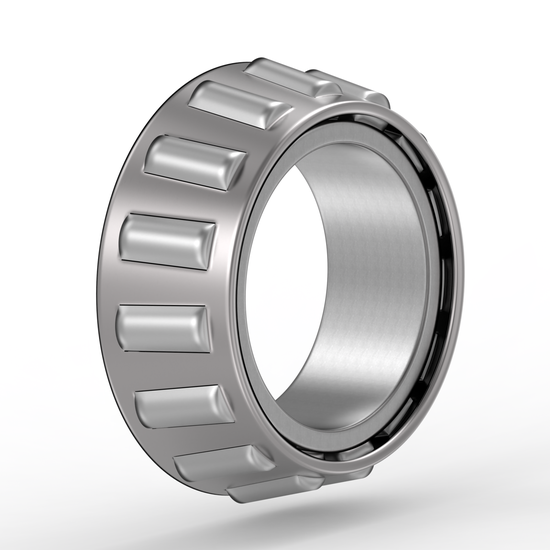

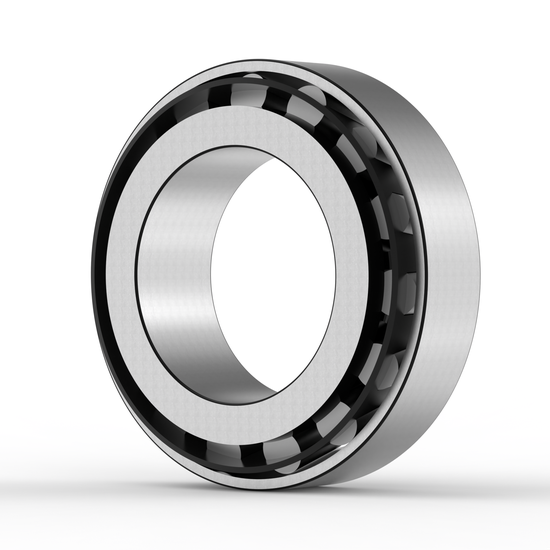

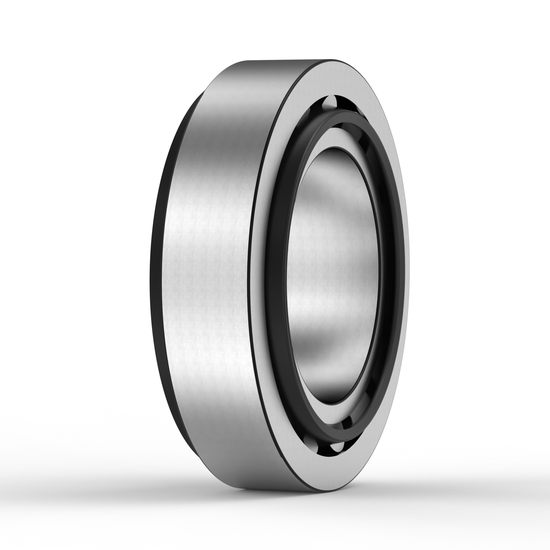

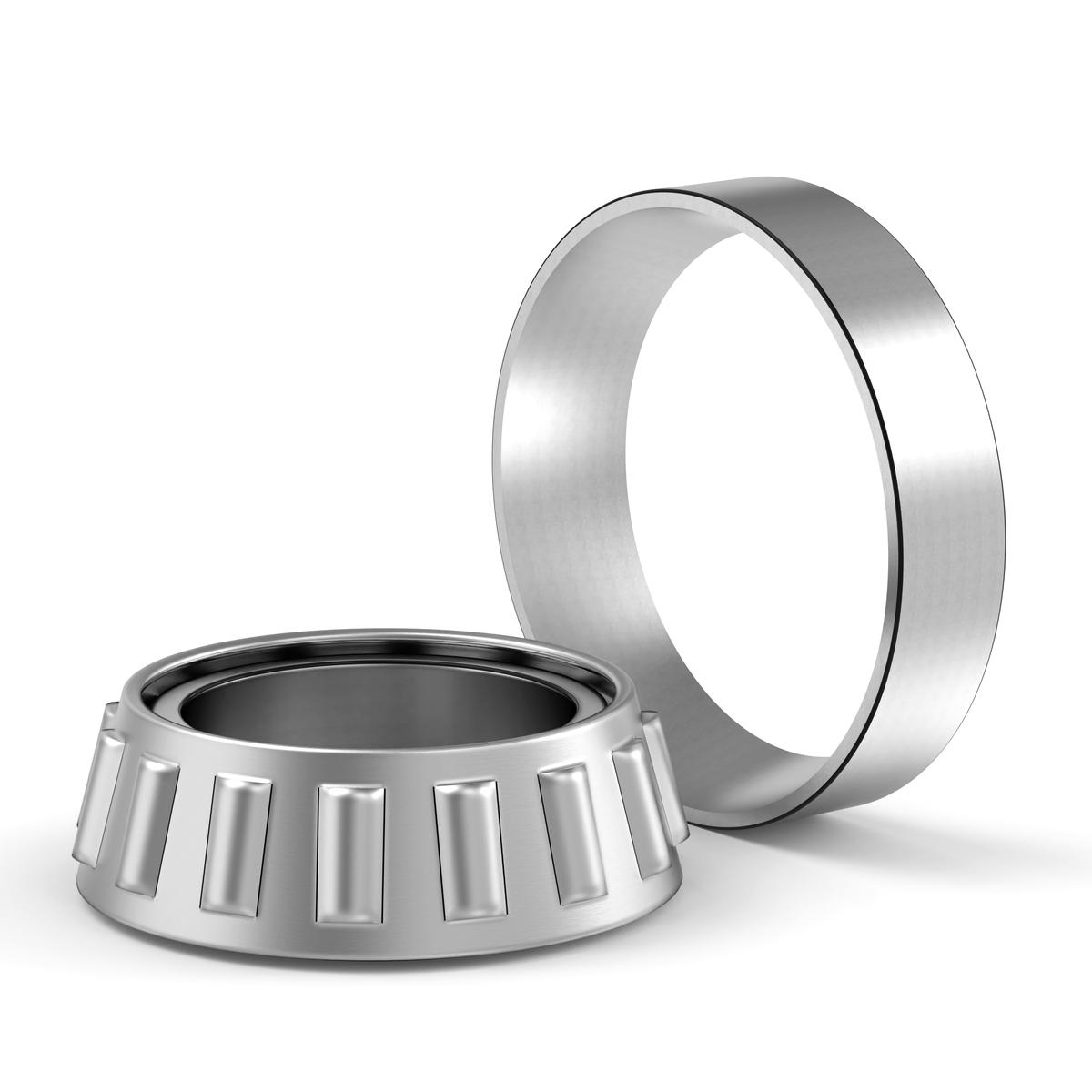

Kegelrollenlager Satz von FAG
Frage zum Artikel?
200 x 360 x 98 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 0 | min. 1% | |
| 0 | min. 2% | |
| 0 | min. 3% |
Auch bekannt als:
| • 32240 | |
Technische Basisdaten
| Breitenmaße: Innenring (B) mm 98,00 |
| EAN: 4047643166881 |
| Hersteller: FAG |
| Produkttyp: Kegelrollenlager einreihig |
| Synonym: 0805323060000 32240 |
| Typenkennzeichnung: 32240-XL FAG |
| Anordnung: Standardausführung |
| Artikelumfang: komplettes Kegelrollenlager |
| Außendurchmesser: 360 |
| Breitenmaße: B 98 mm des Innenringes |
| Breite: 98 |
| Breitenmaße: C 82 mm des Außenringes |
| Gewicht: 42.42 g |
| Gewicht: 42.42 |
| Innendurchmesser: 200 |
| Käfig: Stahlblechkäfig |
| Rollenreihen: einreihiges Lager |
| Breitenmaße: T 104 mm des Lagers |
| Temperaturbereich: -30 bis +120 °C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 14.1732 |
| Außenmaße:(D) mm 360,00 |
| Begrenzungsdrehzahl (n G) "2230.0000" |
| Breitenmaße:(B) Zoll 4.0945 |
| Breitenmaße:(B) mm 104,00 |
| ECLASS number 23-05-09-10 |
| ECLASS2 number 23-05-09-10 |
| Einzelgewicht in (kg): 43.7 |
| Grundstatische Tragzahl, radial (C 0r) "2080000.0000" |
| Innenmaße:(d) Zoll 7.8740 |
| Innenmaße:(d) mm 200,00 |
| Medias beschreibung Kegelrollenlager 322, Hauptabmessungen nach DIN ISO 355 / DIN 720, zerlegbar, angestellt oder paarweise |
| Präzision Standardpräzision |
| Radial Dynamic Load Rating Cr (N) 1570000 |
| Radial Static Load Rating C0r (N) 2080000 |
| Thermische Drehzahlgrenze (n ϑr) "1080.0000" |
| XL X Life |
| -30 °C Betriebstemperatur min. |
| 0,41 Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y |
| 0,81 Statischer Axiallastfaktor |
| 1,48 Dynamischer Axiallastfaktor |
| 1.080 1/min Thermische Bezugsdrehzahl |
| 1.570.000 N Dynamische Tragzahl, radial |
| 104 mm Breite des Lagers |
| 11 mm Minimaler axialer Freiraum |
| 2.080.000 N Statische Tragzahl, radial |
| 2.230 1/min Grenzdrehzahl |
| 200 mm Bohrungsdurchmesser |
| 200 °C Betriebstemperatur max. |
| 217 mm Minimaler Durchmesser der Wellenschulter |
| 22 mm Minimaler axialer Freiraum |
| 226 mm Maximaler Durchmesser der Wellenschulter |
| 260.000 N Ermüdungsgrenzbelastung, radial |
| 269,5 mm Führungsborddurchmesser des Innenringes |
| 302 mm Minimaler Durchmesser der Gehäuseschulter |
| 340 mm Minimaler Durchmesser der Gehäuseschulter |
| 342 mm Maximaler Durchmesser der Gehäuseschulter |
| 360 mm Außendurchmesser |
| 4 mm Maximaler Hohlkehlradius am Gehäuse |
| 4 mm Minimaler Kantenabstand an der breiten Stirnseite des Außenringes |
| 42,42 kg Gewicht |
| 5 mm Maximaler Hohlkehlradius an der Welle |
| 5 mm Minimaler Kantenabstand an der breiten Stirnseite des Innenringes |
| 82 mm Breite des Außenringes |
| 83 mm Abstand Druckkegelspitze |
| 98 mm Breite des Innenringes |
| C 0r 2.080.000 N Statische Tragzahl, radial |
| C a min 11 mm Minimaler axialer Freiraum |
| C b min 22 mm Minimaler axialer Freiraum |
| C r 1.570.000 N Dynamische Tragzahl, radial |
| C ur 260.000 N Ermüdungsgrenzbelastung, radial |
| D 360 mm Außendurchmesser |
| D a max 342 mm Maximaler Durchmesser der Gehäuseschulter |
| D a min 302 mm Minimaler Durchmesser der Gehäuseschulter |
| D b min 340 mm Minimaler Durchmesser der Gehäuseschulter |
| T max 200 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| T3GD200 Vergleichsbezeichnung nach ISO 10317 und ISO 355 |
| Y 0 0,81 Statischer Axiallastfaktor |
| Y 1,48 Dynamischer Axiallastfaktor |
| a 83 mm Abstand Druckkegelspitze |
| d =1 269,5 mm Führungsborddurchmesser des Innenringes |
| d =200 mm Bohrungsdurchmesser |
| d =a max 226 mm Maximaler Durchmesser der Wellenschulter |
| d =b min 217 mm Minimaler Durchmesser der Wellenschulter |
| e 0,41 Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y |
| n G 2.230 1/min Grenzdrehzahl |
| n ϑr 1.080 1/min Thermische Bezugsdrehzahl |
| r 1, 2 min 5 mm Minimaler Kantenabstand an der breiten Stirnseite des Innenringes |
| r 3, 4 min 4 mm Minimaler Kantenabstand an der breiten Stirnseite des Außenringes |
| r a max 5 mm Maximaler Hohlkehlradius an der Welle |
| r b max 4 mm Maximaler Hohlkehlradius am Gehäuse |
| ≈m 42,42 kg Einzelgewicht |
Die folgenden Produkte stellen Variationen zum ausgewählten Hauptprodukt dar.
The following products are variations of the main product.
| Name | Marke/Manufacturer | Qty | Verfügbarkeit/Availability |
|---|---|---|---|
| 32240J | NSK | 1 | Ab Lager/In Stock |
| 32240 | TIM | 2 | Ab Lager/In Stock |
| 32240 | FAG | 2 | Ab Lager/In Stock |
