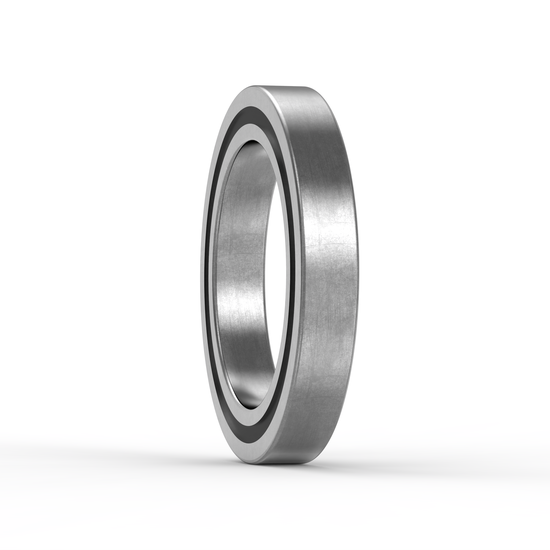

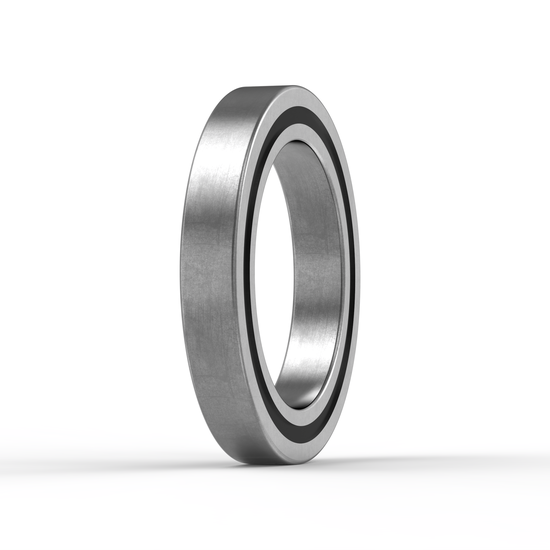

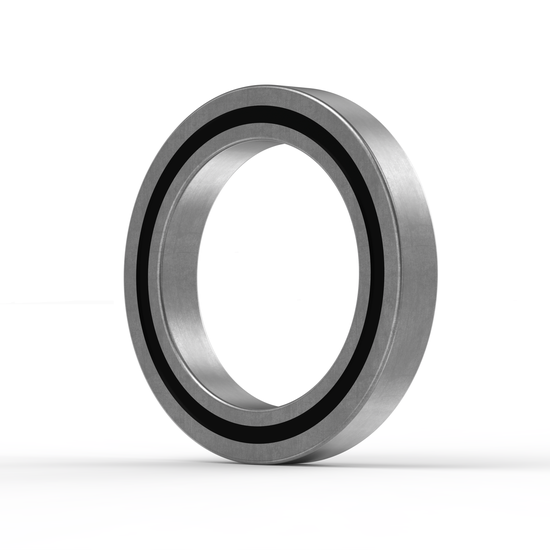

HSS7020-C-T-P4S-UL FAG
Spindellager von FAG
Frage zum Artikel?
| Menge | Rabatt | |
|---|---|---|
| 0 | min. 1% | |
| 1 | min. 2% | |
| 1 | min. 3% |
Nachsetzzeichen
| C = Druckwinkel 15° |
| P4S = Toleranzklasse P4S, FAG-Standard besser als P4 bis DIN 629 |
| T = Laminierter Stoffkäfig |
| UL = leichte Vorspannung |
Technische Basisdaten
| Abdichtung: 2RU - Two Seals / Non Contact Type |
| EAN: 4012801490504 |
| Hersteller: FAG |
| Produkttyp: Schrägkugellager |
| Schmierung: Standard-Schmierstoff |
| Synonym: 0384403180000 |
| Typenkennzeichnung: HSS7020-C-T-P4S-UL FAG |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 5.9055 |
| Außenmaße:(D) mm 150,00 |
| Axialluft/Vorspannung UL – Universaldesign für Montage als Paar, Lagerpaar mit leichter Vorspannung in O- und X-Anordnung |
| Begrenzungsdrehzahl für SchmierstoffSchmierung: (n G Fett) "13000.0000" |
| Breitenmaße:(B) Zoll 0.9449 |
| Breitenmaße:(B) mm 24,00 |
| Breitenmaße:(b) mm 24,00 |
| C 15° Contact Angle |
| Druckwinkel 15 Grad |
| ECLASS number 23-05-08-03 |
| ECLASS2 number 23-05-08-03 |
| Einzelgewicht in (kg): 1.39 |
| Grundstatische Tragzahl, radial (C 0r) "28500.0000" |
| Innenmaße:(d) Zoll 3.9370 |
| Innenmaße:(d) mm 100,00 |
| Käfigtyp TB – Hartfaserkäfig |
| Medias beschreibung Spindellager HSS70..-C, angestellt, paar- oder satzweise, Druckwinkel a = 15°, beidseitig LippenAbdichtung:, berührungsfrei, eingeengte Toleranzen |
| P4S Boundary Dimensions ISO 4, Abec-7, Running Accuracy ISO 2, Abec-9 |
| Paarung G – Universelle Paarung |
| Präzision P4S Präzision (Höher als P4) |
| Radial Dynamic Load Rating Cr (N) 36500 |
| Radial Static Load Rating C0r (N) 28500 |
| T Textile Laminated Phenolic Resin, Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C |
| UL Single Bearing, Universal, Light Preload |
| -30 °C Betriebstemperatur min. |
| 0,6 mm Maximaler Freistichradius |
| 1,346 kg Gewicht |
| 1,5 mm Maximaler Freistichradius |
| 1,5 mm Minimaler Kantenabstand |
| 1.190 N Abhebekraft mittel |
| 100 mm Bohrungsdurchmesser |
| 107 N/µm Axiale Steifigkeit mittel |
| 110 mm Anlagedurchmesser Wellenschulter |
| 127 N Vorspannkraft leicht |
| 13.000 1/min Grenzdrehzahl für Fettschmierung |
| 141 mm Anlagedurchmesser des Außenringes |
| 145 N/µm Axiale Steifigkeit schwer |
| 15 ° Druckwinkel |
| 150 mm Außendurchmesser |
| 2.476 N Abhebekraft schwer |
| 2.700 N Ermüdungsgrenzbelastung, radial |
| 24 mm Breite |
| 28,7 mm Abstand Druckkegelspitze |
| 28.500 N Statische Tragzahl, radial |
| 36.500 N Dynamische Tragzahl, radial |
| 379 N Abhebekraft leicht |
| 382 N Vorspannkraft mittel |
| 68,3 N/µm Axiale Steifigkeit leicht |
| 764 N Vorspannkraft schwer |
| 80 °C Betriebstemperatur max. |
| B 24 mm Breitenmaße: |
| C 0r 28.500 N Statische Tragzahl, radial |
| C r 36.500 N Dynamische Tragzahl, radial |
| C ur 2.700 N Ermüdungsgrenzbelastung, radial |
| D 150 mm Außendurchmesser |
| D a 141 mm Anlagedurchmesser des Außenringes |
| D a H12 Anlagedurchmesser des Außenringes Passung |
| F V H 764 N Vorspannkraft schwer |
| F V L 127 N Vorspannkraft leicht |
| F V M 382 N Vorspannkraft mittel |
| H12 Anlagedurchmesser des Außenringes Passung |
| K aE H 2.476 N Abhebekraft schwer |
| K aE L 379 N Abhebekraft leicht |
| K aE M 1.190 N Abhebekraft mittel |
| T max 80 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| a 28,7 mm Abstand Druckkegelspitze |
| c a H 145 N/µm Axiale Steifigkeit schwer |
| c a L 68,3 N/µm Axiale Steifigkeit leicht |
| c a M 107 N/µm Axiale Steifigkeit mittel |
| d =100 mm Bohrungsdurchmesser |
| d =a 110 mm Anlagedurchmesser Wellenschulter |
| d =a h12 Anlagedurchmesser Wellenschulter Passung |
| h12 Anlagedurchmesser Wellenschulter Passung |
| n G Grease 13.000 1/min Grenzdrehzahl für Fettschmierung |
| r 1 min 1,5 mm Minimaler Kantenabstand |
| r a max 1,5 mm Maximaler Freistichradius |
| r a1 max 0,6 mm Maximaler Freistichradius |
| r min 1,5 mm Minimaler Kantenabstand |
| α 15 ° Druckwinkel |
| ≈m 1,346 kg Einzelgewicht |
Bemærk vores særlige betingelser for forsendelse af lineærteknik
Forsendelsesbetingelser i Tyskland
| Forsendelsesmetode | Pris inklusive moms* | Leveringstid og modtagelse | Sidste bestillingstidspunkt |
| Afhentning efter aftale | Gratis | Efter aftale i 44797 Bochum | Mandag - fredag indtil kl. 14:00 |
| DHL Standard | 6,99 € ved ordre under 25 € | Normalt 1-2 arbejdsdage | Mandag - fredag indtil kl. 16:30 |
| DHL Standard | 5,98 € ved ordre over 25 € | Normalt 1-2 arbejdsdage | Mandag - fredag indtil kl. 16:30 |
| DHL Standard | 3,99 € ved ordre over 99 € | Normalt 1-2 arbejdsdage | Mandag - fredag indtil kl. 16:30 |
| UPS Express Saver | 5,99 € ved ordre over 99 € | Normalt næste arbejdsdag | Mandag - fredag indtil kl. 20:00 |
| UPS Express Saver | 9,49 € ved ordre over 25 € | Normalt næste arbejdsdag | Mandag - fredag indtil kl. 20:00 |
| UPS Express Saver | 9,99 € ved ordre under 25 € | Normalt næste arbejdsdag | Mandag - fredag indtil kl. 20:00 |
| UPS Express | 19,90 € | Næste arbejdsdag inden kl. 12:00 | Mandag - fredag indtil kl. 16:00 |
| DHL Express | 32,10 € | Næste arbejdsdag | Mandag - fredag indtil kl. 16:00 |
| UPS Weekend Express | På forespørgsel | Levering inden kl. 12:00 lørdag | Fredag indtil kl. 19:00 |
* Der gælder en samlet maksimalvægt på 29 kilogram pr. pakke. Udover dette kan der pålægges flere forsendelsesgebyrer.
Betingelser for Danmark, Østrig, Polen, Tjekkiet, Ungarn, Frankrig, Belgien, Holland
| Forsendelsesmetode | Pris inklusive moms* | Leveringstid og modtagelse | Sidste bestillingstidspunkt |
| Afhentning efter aftale | Gratis | Efter aftale i 44797 Bochum | Mandag - fredag indtil kl. 14:00 |
| DHL Standard | 10,99 € ved ordre under 25 € | Normalt 1-2 arbejdsdage | Mandag - fredag indtil kl. 16:30 |
| UPS Express | 29,90 € | Næste arbejdsdag inden kl. 12:00 | Mandag - fredag indtil kl. 15:00 |
| DHL Express | 39,99 € | Næste arbejdsdag | Mandag - fredag indtil kl. 15:00 |
* Der gælder en samlet maksimalvægt på 29 kilogram pr. pakke. Udover dette kan der pålægges flere forsendelsesgebyrer.
Kurerforsendelse til samme dag eller efterfølgende dag
| Radius (i luftlinje - base-postnummer: 44797, Bochum) | Pris (Kurer Express) |
| op til 50 km | 55€ |
| op til 80 km | 80€ |
| op til 120 km | 115€ |
| op til 180 km | 165€ |
| op til 240 km | 195€ |
| op til 300 km | 235€ |
| over 300 km | På forespørgsel |
Betalingsmetoder
Vores betalingsmuligheder ved bestilling i vores butik. Den ønskede metode vil blive spurgt efter, når du angiver din fakturerings- og leveringsadresse.
| Betalingsmetode | Tilgængelighed |
| Køb på faktura | ✓ For virksomheder og forbrugere |
| Klarna | ✓ For virksomheder og forbrugere |
| Paypal | ✓ For virksomheder og forbrugere |
| American Express | ✓ For virksomheder og forbrugere |
| Visa | ✓ For virksomheder og forbrugere |
| Mastercard | ✓ For virksomheder og forbrugere |
Sammenligningstabel for vores Kuglelejer & Rullelejer Betegnelser
Den følgende omsætningsliste for efterfølgende tegn, der vises på denne side, skal hjælpe dig med at oversætte de mest almindelige efterfølgende tegn for radiallejer fra forskellige producenter til hinanden. Hvis du ser symbolet "•" i tabellen nedenfor, betyder det, at den tilsvarende efterfølgende betegnelse - hvis den overhovedet er tilgængelig - ikke er angivet eksplicit af producenten. Efterfølgende tegn, der er markeret med en tankestreg "–", produceres ikke.
| Egenskab | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Generelt | 1 / 2 Lukket skjold | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 Tætningsplade(r) | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 Lavfriktionstætning(er) | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 Berøringsfri tætning(er) | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| Øget lejeluft | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Cylinderrullelejer | Plastikbur | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Stålbur | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Messingbur | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| Forstærket indre konstruktion | E, EX | E | E | E | E | EC | E | – | ||
| Pendelrullelejer | Plastikbur | TVPB | – | – | H | – | – | – | – | |
| Stålbur | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Messingbur | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Smørespor & -boringer | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| Forstærket indre konstruktion | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Svingeskivelejeudførelse | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Pendelkuglelejer | Plastikbur | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Stålbur | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Messingbur | M | – | – | M | M | M | M | – | ||
| Keglelejer (metriske) | Ændret indre konstruktion | A | – | – | HR... | – | A | A, C, V | – | |
| Øget trykvinkel | B | – | B | C, D | C | B | B | – | ||
| ISO ydre mål | X | J | X | X | X, U | X | X | – | ||
| Rillenkuglelejer | Plastikbur | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Hårdtkarbur | TB | – | TB | – | – | – | – | PEEK | ||
| Stålbur | • | • | • | • | J | • | • | • | ||
| Messingbur | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| Forstærket indre konstruktion | B, C | – | – | – | – | E | A | – | ||
| Skråkuglelejer (enkelt række) | Trykvinkel 30° | • | • | A | – | • | A | – | – | |
| Trykvinkel 40° | B | B | B | B | B | B | B | B | ||
| Plastikbur | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Stålbur | JP | • | J | W | J | J, F | – | – | ||
| Messingbur | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Universaludførelse for X og O | UA | U | CB | G | G | CB | G | – | ||
| Spilfri for X og O | UO | – | – | – | – | – | – | – | ||
| Lav forspænding for X og O | UL | – | GA | GL | GL | GA | – | – | ||
| Skråkuglelejer (dobbelt række) | Trykvinkel 25° | B | – | – | B | • | – | A | – | |
| Trykvinkel 30° | BD | A | – | – | – | A | – | – | ||
| Trykvinkel 32° | – | – | B | • | – | A | B | – | ||
| Trykvinkel 35° | • | – | • | – | – | – | – | – | ||
| Trykvinkel 40° | – | B | – | – | – | – | – | • | ||
| Trykvinkel 45° + delt IR | DA | – | D | – | – | D | – | – | ||
| Stålbur | • | • | • | J, • | • | J1, • | • | – | ||
| Plastikbur | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Messingbur | M, MA | – | M | M | – | M, MA | M | – | ||
| Alle oplysninger i denne omsætningsliste gives uden forpligtelser. Hvis du er i tvivl, bedes du kontakte producenten. | ||||||||||
